Fonte simétrica para amplificadores de áudio de potência

Fonte simétrica para amplificadores de áudio de potência +- volts com transformador, retificadores e capacitores de filtro

207
54483

Avalie este artigo
1 Estrela2 Estrelas3 Estrelas4 Estrelas5 Estrelas (4,75 - 4 votos)

Amplificadores de potência que fornecem uma potência razoável requer uma fonte de alimentação dimensionada de acordo com o circuito. A maioria dos circuitos amplificadores requer uma fonte do tipo simétrica +-V. O esquema da fonte apresenta uma montagem tradicional de fonte simétrica não regulada com transformador, retificadores e grandes capacitores de filtro.

Os diodos para o circuito deve ser dimensionado de acordo com o amplificador a ser utilizado. Os capacitores eletrolítico devem ser de cerca de ao menos 1000µF para cada ampere de corrente utilizado na alimentação do amplificador.
Uma boa filtragem da fonte é o que garante a excelente qualidade do som em sistemas hi-fi.

Transformador para o circuito da fonte
O valor da tensão final, que alimentará o circuito, pode ser calculado através da seguinte fórmula:
Tf = (1,4142 x Ti) – 0,5
Tf = tensão final (DC)
Ti = tensão na saída do transformador (AC)
0,5 = Queda de tensão no diodo

Tensão do trafo a partir da tensão da fonte que pretendemos
Ti = (TF/1,4142) + 0,5

Potência do trafo
Exemplo: vamos utilizar um amplificador Classe AB de 200W de potência total.
Sabemos que classe AB terá rendimento de cerca de 60%.
Logo: Pt = Pa(Pa x 0,4) = Pt = 200 (200×0,4) = 280 Watts
Pt= Potência do trafo
Pa = Potência do amplificador

Tensão do trafo para nosso amplificador
Vamos supor que a tensão máxima de alimentação seja +-40V (80V)
Ti = (TF/1,4142) + 0,5 = Ti = (80/1,4142) + 0,5 = 57,06
Como o trafo é duplo temos 57,06/2 = 28,53
Utilizaremos o valor comercial próximo menor que é este valor encontrado, neste caso um transformador de 28V + 28V.

Corrente do transformador
Pela lei de Ohm -> I = P/V
V = 56 V
P = 280 W
I = 280/56 = 5A

Para o nosso caso de amplificador Classe AB de 200W, precisamos de um transformador de 28+28V/5A.

Escolha dos diodos
Parâmetros para escolha do diodo:
VRRM (Maximum Repetitive Reverse Voltage) – Tensão reversa repetitiva máxima
IFAV (Average Forward Rectified Current) – Corrente média máxima
No nosso caso
VRRM =Vp
IFAV = ImX1,414

Im =  Corrente média na carga
Vp = Tensão de pico

No nosso caso de estudo:
VRRM = 40V
IFAV = 1,414 x 3,5 = 4,94 A
Então vamos escolher que atenda a este parâmetros, como mínimo 30% a mais.

Capacitores da fonte
Fórmula prática para encontrar o capacitor:
C=I/(2xF
xVr)
C = Capacidade do capacitor em Farad
I = corrente DC do circuito
F = Frequência de alimentação em Hertz
2 = Fator de correção para frequência em um retificador de onda completa
Vr = Tensão de ripple admitida para o circuito.

Corrente DC (I)
Vamos dividir a potência de consumo total para determinar a corrente de cada lado da fonte.
280W/2 = 140W então I=140W/40VDC = 3,5A

Tensão de riple (Vr)
Considere:
3 a 5% = Muito bom
Até 7% = Bom
Até 10% = Regular
Esta tensão depende do objetivo de seu projeto e do seu bolso.
Vamos ficar com 7%
I = 3,5A
F = 60Hz
Vr = 40V * (7 / 100) = 2,8V
Com os dados que temos:
C = 3,5A / (2 x60 X 1,6) = 0,01041F  ou 10.410µF

Utilizaremos capacitor de valor comercial de 10.000µF no nosso projeto.
Repare que quando se diz que alta capacitância é bom para os graves, é justamente no momento que o amplificador está requisitando de alta corrente da fonte de alimentação.

Resistor para o led
R = (Vfonte – Vled) / Iled
No nosso caso com led vermelho:
R = 40V – 2V/20×10-3 = 1900 Ohms
Para potência, utilizamos a lei de Ohm
P= V2/R = 40 2/1900 = 0,842 W
Utilizaremos de 2,2Kohms 1W

Leds
Cor do led Tensão (V) Corrente (mA)
Vermelho 1,8 – 2V 20mA
Amarelo 1,8 – 2V 20mA
Laranja 1,8 – 2V 20mA
Verde 2 – 2,5V 20mA
Azul 3V – 3,5V 20mA
Branco 3 – 3,5V 20mA

Atenção: Se você utilizar uma fonte que fornece tensão maior que o circuito do amplificador precise os transistores de potência ou o circuito integrado irá torrar. Os circuitos de amplificadores normalmente aceitam vários valores de tensão de alimentação, então se você utilizar o valor mínimo terá menos potência, usará um dissipador menor e capacitores com tensão de trabalho menor.

Estava aqui pensando, é meio complicado saber a potência do danado do transformador tendo em vista que a maioria da potência declarada nos circuitos e datasheets é superdimensionada (marketing).

Então mesmo que um integrado não consiga fornecer uma potência tão alta mesmo assim é declarada essa potência. Assim não sabemos a potência real do trafo. Acho melhor seguir a dica do Nabuco e testar o amplificador usando uma fonte parruda, medir a corrente e depois determinar qual a potência que o trafo deve ter.

Assim saberemos quantos va’s nosso trafo deve ter.

Um amplificador de 75 watts vai cair pra menos disso e consequente a potência do trafo também.

Um abraço ao amigo ‘Leonardo Baraldi‘ pelo alerta.

Qual transformador utilizar toroidal ou núcleo E+i.
Quando bem construídos qualquer um pode ser utilizado, a vantagem do toroidal é que são mais eficientes, menores e mais leves que os transformadores com núcleo E+I. Também emitem menos EMI (interferência eletromagnética). A desvantagem é que o transformador toroidal é mais caro.

Onde conseguir o transformador e os capacitores para montagem da fonte
Existem vários fornecedores desses tipos de componentes eletrônicos que vendem pela internet e despacham para todo País.

Sobre o circuito da fonte
Os resistores R2 e R5 são componentes de segurança, pois descarregam os grandes capacitores quando o amplificador é desligado. C7 e C8 são capacitores bypass, e as redes RC R4/C13 e R5/C14 reduzem a indutância parasita dos grandes eletrolítico, isso melhora o desempenho da fonte nas altas frequências e o desempenho do amplificador nas cargas complexas. O led indica o funcionamento da fonte e deve ser colocado no painel do amplificador. Para segurança do circuito deve ser utilizado fusível na linha de 220v na fonte e na ligação da fonte com o circuito do amplificador.
O circuito da fonte pode ser colocado na mesma caixa onde for montado o amplificador de potência.

1. Fonte 01 – Utilizando diodos TO-220

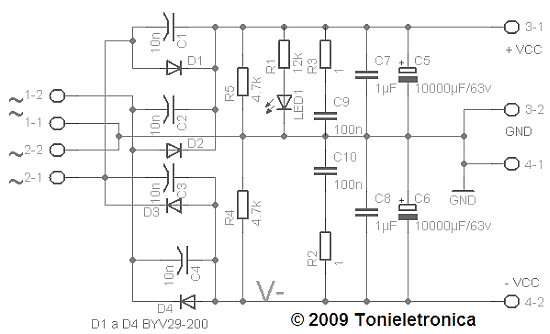

Esquema da fonte de alimentação

Sugestão de placa de circuito impresso para montagem da fonte

fonte amplificador pci Fonte simétrica para amplificadores de áudio de potência placa de circuito impresso Fontes Circuitos

Placa de circuito impresso sugestão de montagem lado dos componentes

fonte amplificador comp Fonte simétrica para amplificadores de áudio de potência placa de circuito impresso Fontes Circuitos

Lista de material

Componentes Valor
Resistores
R1 2.2K – Resistor 1W
R2, R3 2.2K – Resistor de 3 a 5W
R4, R5 1
Capacitores
C1, C2, C3, C4 10n – Capacitor cerâmico
C5, C6, C9, C10 3300µF a 4700µF- Capacitor Eletrolítico (Opcional)
C7, C8, C13, C14 100n – Capacitor cerâmico
C11, C12 10.000µF – Capacitor Eletrolítico
Semicondutores
D1, D2, D3, D4 MUR860 ou equivalente
LED1 Led vermelho
Conectores
DC Conector bloco de terminal pinos – Saída
AC Conector bloco de terminal pinos – Ligar o transformador
Diversos
Placa de circuito impresso, solda, fios, transformador de acordo com o projeto,, Caixa , etc.

Download dos arquivos para montagem em PDF

2. Fonte 02 – utilizando ponte retificadora

Esquema da fonte de alimentação

fonte-simetrica-ponte-retificadora-esquemaSugestão de placa de circuito impresso

fonte-simetrica-ponte-retificadora-pcbPlaca de circuito impresso lado dos componentes

fonte-simetrica-ponte-retificadora
Lista de componentes

Componentes Valor
Resistores
R1 10K – Resistor 1/4W
R2, R3 2.2K – Resistor de 3 a 5W
R4, R5 1
Capacitores
C1, C2, C3, C4 10n – Capacitor cerâmico
C5, C6, C9, C10 3300µF a 4700µF- Capacitor Eletrolítico (Opcional)
C7, C8, C13, C14 100n – Capacitor cerâmico
C11, C12 10.000µF – Capacitor Eletrolítico
Semicondutores
B1 Ponte retificadora a partir de 10A /300V
LED1 Led vermelho
Conectores
DC Conector bloco de terminal pinos – Saída
AC Conector bloco de terminal pinos – Ligar o transformador
Diversos
Placa de circuito impresso, solda, fios, transformador de acordo com o projeto,, Caixa , etc.

*A ponte retificadora deve ser dotada de radiador de calor

Download dos arquivos para montagem em PDF

3. Fonte 03 – utilizando diodos 10A10

Esquema da fonte de alimentação
fonte-simetrica-esquema-diodo
Sugestão de placa de circuito impresso
fonte-simetrica-placa-diodo
Placa de circuito impresso lado dos componentes
fonte-simetrica-componente-diodo
Lista de componentes

Componentes Valor
Resistores
R1 2.2K – Resistor 1W
R2, R3 2.2K – Resistor de 3 a 5W
R4, R5 1 Ohms
Capacitores
C1, C2, C3, C4 10n – Capacitor cerâmico
C5, C6, C9, C10 3300µF a 4700µF- Capacitor Eletrolítico (Opcional)
C7, C8, C13, C14 100n – Capacitor cerâmico
C11, C12 10.000µF – Capacitor Eletrolítico
Semicondutores
B1 Ponte retificadora a partir de 10A /300V
LED1 Led vermelho
Conectores
DC Conector bloco de terminal pinos – Saída
AC Conector bloco de terminal pinos – Ligar o transformador
Diversos
Placa de circuito impresso, solda, fios, transformador de acordo com o projeto, Caixa , etc.

Download dos arquivos para montagem em PDF
