LEDs : O que você precisa saber

Quem nunca viu um aparelho eletrônico que utiliza LEDs? Seja para indicar que está ligado, ou mesmo para enfeite,os LEDs estão cada vez mais comuns nos projetos.

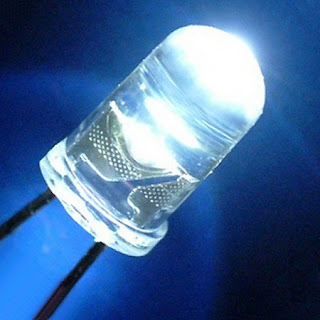

    led1 16 LEDs : O que você precisa saber Tutorial led Iluminação Circuitos Calculadoras

Formatos
Podem ser redondos (mais comuns), triangulares ,retangulares…
Tamanhos
Comercialmente, de 3mm, 5mm e 10mm e smd.
Cores
As mais comuns são: Vermelho, verde , amarelo , branco, azul, violeta .
O encapsulamento pode ter a cor do LED ou pode ser também transparente.
Intensidade
Os LEDs comuns não servem para iluminar, e sim para SINALIZAR; porém, existem LEDs chamados de ‘LEDs de alto-brilho’ , que a cada dia que passa, fornecem mais ‘mcd’ (milicandela , unidade que mede a intensidade de uma fonte de LUZ).
Um LED comum fornece em média 150 mcd , enquanto um LED de alto brilho fornece no mínimo 2000 mcd. Existem LEDs que aproximam-se de 20 000 mcd !
Onde usar?
Você pode colocá-lo diretamente numa placa, caso seu projeto não necessite caixas de acabamento, ou se preferir, pode comprar um soquete (suporte de led) , geralmente para painéis.
Como usar?
Via de regra ,todo LED deve ser acompanhado de um resistor que limitará a corrente que passa por ele; embora a corrente aconselhada para cada LED seja de 20mA, cada LED possui uma corrente e tensão média de trabalho, que vai variar de acordo com sua cor.
Veja uma lista de cores com suas características :

Leds vermelhos:
I= 15mA
V= 1,8 Volts
Leds verdes, amarelos, laranja:
I= 20 a 25 mA
V= 2,2 Volts
Azuis e Brancos:
V= 2,8 a 4,2 Volts
I= 15 a 30 mA

Como calcular o resistor de cada LED?
A fórmula é muito simples :
formulaled LEDs : O que você precisa saber Tutorial led Iluminação Circuitos Calculadoras
R = Valor do resistor
V = Tensão da fonte de alimentação
V(LED) = Tensão de trabalho do LED
I = Corrente de trabalho do LED
Caso o valor do resistor não seja disponível no mercado, arredonde sempre para um valor ACIMA.
Para uma fonte de 12V ou 5V , um valor bem útil para resistor é 470 R.

Baixe gratuitamente o software ‘Calculador de resistencias’ na versão 2.0, que calcula valores de resistores para associações em série e paralelo:
BAIXAR

Identificando o LED
Não podemos esquecer que, todo LED é também um diodo (Light Emissor Diode).A maioria dos LEDs possuem 2 terminais, o Anodo(A) e o Catodo(K). Geralmente, o resistor limitador de corrente vai ligado ao anôdo .

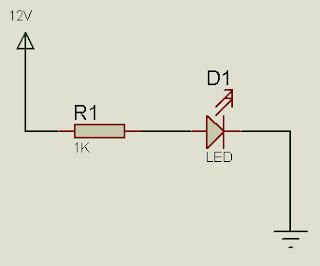

Veja a seguir, um exemplo básico e prático de ligação de um LED:
Exemplo
