TDA2003 circuito amplificador de potência – 10W

Toni Rodrigues

Updated on:

Amplificador de PotênciaaudioCircuitosDestaque

Banner2 Tda2003 Amplificador, Amplificador De Áudio, Amplificador De Potência, Áudio, Circuitos, Placa De Circuito Impresso, Tda Tda2003 Circuito Amplificador De Potência - 10W

TDA2003 Circuito de amplificador de potência de áudio com de 10 Watts

O TDA 2003 tem um desempenho melhor que o tda2002 usando a mesma configuração de pinos. Características adicionais em relação ao TDA2002, exige poucos componentes externos, fácil montagem, é uma solução de baixo custo para um amplificador de áudio. Um amplificador montado com este CI apresenta proteção contra curtos dos pinos com o terra. O bom de se montar um amplificador com tda2003 é que ele fácil de ser encontrado no mercado, até mesmo para quem está longe dos grandes centros, tem a possibilidade de fazer a comprar o circuito integrado pela internet. O tda2003 pode ser alimentado por baterias por um longo período. É que ele foi desenhado para uso automotivo.

Receba nossos artigos gratuitamente no seu Email

Circuito De Amplificador De Potência De Áudio Com Tda2003 De 10 Watts

Descrição do circuito do amplificador de 10 watts, fonte simples

Trata-se de uma montagem fácil de ser realizada o que é necessário é apenas um tda2003 e mais uma meia dúzia de componentes.
Para facilitar a montagem o circuito conta com uma placa de circuito impresso.

Na entrada de áudio, poderá utilizar capacitor de filme ou eletrolítico, há espaço para utilizar qualquer um deles. Como a impedância de entrada é de 70K a 150K, valores entre 1uF a 4.7uF poderá ser utilizado.

Para determinar o ganho do amplificador utilize a fórmula: R1 = (Gv-1). R2, na nossa aplicação para calcular só ganho Gv = R1+R2/R2. Que na aplicação padrão é de 101, ou seja, o sinal de entrada será amplificado 101 vezes. Você pode alterar isto, mexendo nos valores dos resistores R1 e R2.

Configurando a banda de passagem, o circuito do amplificador conta com filtro RC passa baixas, permitindo que somente as frequências abaixo do corte possa chegar ao alto-falante. A Fórmula é Fc=1/2πRC — No nosso circuito Rx e Cx, com os valores de R = 39 Ω e C = 39nF (39.10-9), temos FC=1/(2.π.39.39.10-9) ⇒ 104638Hz. Ou seja, nossa frequência de corte será de cerca de 104kHz. Se preferir pode mexer nisto.

A  alimentação pode ser por fonte DC ou baterias de 8 até máximo de 18V, deve ser fonte DC, não pode ligar transformador direto. Aqui temos um projeto de fonte de alimentação

Veja outros projetos com circuito integrado semelhante

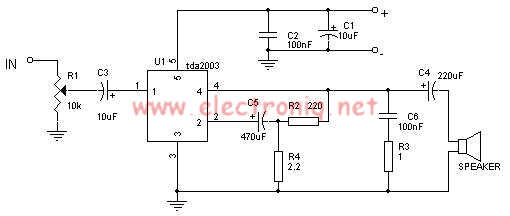

Esquema do amplificador com TDA2003

Placa De Circuito Impresso Tda2003

Sugestão de placa de circuito impresso para montagem do amplificador

Amplificador Potente Usando Tda2003 Circuito Integrado
Placa De Circuito Impresso
Amplificador Potente Usando Tda2003 Circuito Integrado
Placa De Circuito Impresso — Vista Dos Componentes
Circuito Amplificador De Áudio Potente Com Integrado Tda2030 Pentawatt5
Encapsulamento Pentawatt5



Amplificador com 10 WRMS, usando um CI. O circuito foi montado em uma placa(conforme fotos) e montado em uma micro caixa patola PB046.O dissipador fica por fora e a fonte é simples de 12V/3A.
O som é muito bom, no video ficou rouco pois gravei de celular.
Qualquer duvida é só postar.

Lista de material para montar o amplificador

Última atualização: 29/07/2021 18:03

ComponenteValorDescriçãoQuantidade
Capacitores
CX39nF/63VCapacitor filme1
C12.2µF/16VCapacitor eletrolítico1
C1A1 a 2.2µF/63V (Opcional)Capacitor filme1
C2, C6470µF/25VCapacitor eletrolítico2
C3100nF (104)Capacitor Cerâmico1
C5100nF/63V (104)Capacitor filme1
C41000µF/25VCapacitor eletrolítico1
C7330pFCapacitor Cerâmico1
Semicondutores
IC1TDA2003Circuito integrado amplificador de áudio1
Resistores 1/4W 5%
R1220Vermelho, vermelho, marrom, ouro1
R22.2Vermelho, vermelho, ouro, ouro1
R31 Ohm / 1WMarrom, preto, ouro, ouro1
R456KVerde, azul, laranja, laranja1
RX39Laranja, branco, preto, ouro1
Diversos
CN1INBorne Conector KRE 2 Vias 5.08 mm1
CN2VCCBorne Conector KRE 2 Vias 5.08 mm1
CN3OUTBorne Conector KRE 2 Vias 5.08 mm1
Solda, Fios, Placa de circuito impresso, caixa, fonte de alimentação, dissipador de calor, etc.

Download dos arquivos em PDF desta montagem. Arquivos atualizados, agora inclui placa em PDF, PNG e GERBER, além de painel de 10×10 (4 placas)

Download dos arquivos
Mirror

Datasheet em PDF ST Microelectronics

Datasheet em PDF Contek Microelectronics
