Esquema de circuito simples de filtro de graves para subwoofer de 30Hz a 230Hz para montar em caixas de subwoofer ativo com controle de volume r ajuste de frequência de corte, utilizando circuito integrado NE5532, TL0725 ou outro amplificador oeperacional. Nova versão do circuito, mais funcional e com placa de circuito impreso menor.
Outro dia recebi esse circuito para fazer um desenho de PCB, então resolvi compartilhar aqui no blog. Trata de um filtro de graves (Bass Filter) para Subwoofer, utilizando o OpAmp Ne5532 ou outro de sua preferência.
O circuito é simples de ser montado e já conta com fonte de alimentação simétrica, deve utilizar transformador de 9 a 12 Volts /500ma com tap central…
O circuito conta com 2 potenciômetros, um para ajuste do volume e outro para ajustar a frequência de corte do filtro de 30 a 230HZ, se precisar instalar os potenciômetros em um painel, utilize fios blindados para realizar as conexões.
Sobre o Circuito de Filtro de graves para subwoofer ajustável 30 — 230Hz
Utilizamos 2 circuito integrado amplificador operacional, IC1A está configurado como amplificador inversor e ganho de 13,6, se precisar mudar isto basta alterar R4. C11/R3 é um filtro RC passa alta com frequência de corte em 15,91 Hz e IC₂A é um filtro passa altas com frequência de corte em 28Hz.
IC₂B é um filtro passa baixa com frequência de corte ajustável de 28 a 234 Hz e IC1B é um filtro passa baixas com frequência de corte de 234Hz. P1 ajusta a frequência de corte e P2 ajusta o volume.
O esquema também conta com o circuito de fonte de alimentação utilizando reguladores de tensão 7812 e 7912.
Para utilizar o filtro ainda requer um amplificador de potência para pode excitar um alto-falantes do tipo subwoofer.
Se pretende alterar os parâmetros deste circuito, veja aqui neste site as calculadoras ⇒ http://sim.okawa-denshi.jp/en/Fkeisan.htm
Veja também:
- Circuito de pré amplificador estéreo com ajuste de volume
- Circuito de pré-amplificador para guitarra com distorção
- Circuito de pré-amplificador de áudio com LM358 – Op Amp duplo
- Pré-amplificador com TA7630P estéreo controle de tons
- TDA2030 2.1 amplificador de áudio Com Subwoofer
- Lm1036 – Circuito de Controle de tons estéreo Graves, Agudos, Volume
- Filtro graves passa frequências baixas usando BA4558
Esquema do Circuito de pré-amplificador com filtro de graves utilizando Amplificador Operacional 5532
Esquema em tamanho reduzido: clique para ampliar.

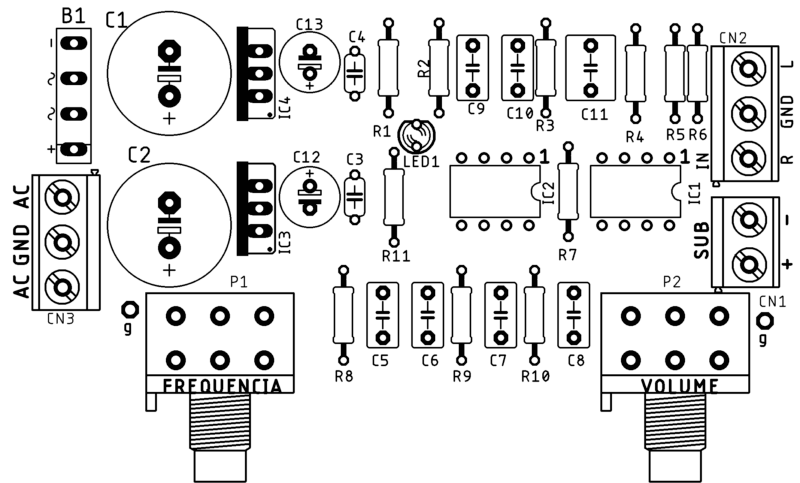

Sugestão de placa de circuito impresso para montagem do circuito de filtro de graves para Subwoofer com ajuste de volume e frequência.
Hello Tony … i follow ur work for long time and for me i allways have the same problem power supply +0-
perhaps a new tab with PSU can be fine for PPL want to use is DC input for example DIY protable or car and etc ….
Hi Ho3ein, thank you for your continued support and feedback. I understand that power supply has been a consistent issue for you when it comes to using the circuit. Your suggestion of including a new tab specifically for power supply is a great idea, especially for those who want to use a DC input for DIY portable or car applications.
Having a dedicated section for power supply in the circuit design would not only address your concern but also make it more versatile for different users and their specific needs. It would provide a clear and convenient solution for those who require a DC power source.
Thank you for sharing your thoughts, and I will definitely consider incorporating your suggestion in future designs. Your feedback is valuable in improving the overall usability and functionality of the circuit.
Olá! Tenho módulo amp ativo que tem uma saída 15V 0 -15V disponível. posso eliminar essa parte de regulagem 12V e usar esses 15 no tl082?
Olá Enio
Sim pode!
Dá para transformar essa saída em estéreo?
Olá Anderson
Sim.
Bom dia Toni! Esse transformador é de 6v-0-6v ou 12v-0-12v?
Olá Anderson
12-0-12
Olá, Toni!
Quais são as medidas das placas? Quando imprimo elas saem das medições exatas…
Desde já, grato!
Olá Edson
Só imprimir os arquivos em PDF e deixar em 100%.
Ola Toni, é possível montar esse circuito com um terra virtual para usar com fonte simples? Quais modificações seriam feitas? Obrigado!!
Olá Felipe
Temos circuitos já com virtual ground.
Hola Toni de que potencia del parlante puedo usar del amplificador filtro de graves 50Hz 150Hz grasias
Hola Lorenzo
Ainda requer um amplificador de potência.
Ola Toni
De que potencia se necesita el amplificador FILTRO DE GRAVES 50HZ 150HZ la potecia del parlante que puedo usar tanto de graves como de voz gracias amigo
Hola Lorenzo
Ainda requer um amplificador de potência!
preciso necessariamente usar uma fonte simetrico ?
se eu tiver uma fonte de 24v cheveada posso usar normal /? so irei mudar o circuito so
Olá Joey
Sim só adaptar para fonte simples!
Olá amigo, gostaria de usar este circuito no carro, como poderia fazer já que no carro não tem fonte simétrica?
Olá Cristiano
Uma versão com fonte simples!
Ola toni muito obrigado montei deu muito certo no meu projeto.
Olá Fábio
Obrigado pelo feedback e parabéns pela montagem!
pessoal, usei um pot 100k stereo e um de 50k
o projeto nem da sinal. k falhei??
Olá Onorio
Tem algo errado na sua montagem.
redesenhei o circuito utilizando o KIcad pra eliminar a parte da fonte, funcionou bem, como poderia fazer pra ajustar o passa alta de 10 a 50 hz?
Olá Cassiano
Dê uma espiada aqui
http://www.te1.com.br/2013/09/circuito-amplificador-para-subwoofer-tda7294-caixa-graves-ativa/comment-page-1/#comment-52483
Boa noite Toni, gostaria de saber qual a funcionalidade do capacitor eletrolítico C13, ele é um filtro?
E não há problemas em ligar esse capacitor em série se o sinal é alternado? Ou a saída dos equipamentos de áudio possuem um offset??
Olá Renan
Para isolar sinal DC entre o pré e o amplificador.
montei um amplificador de 400w mono , e ess filtro so que estar passando agudo e voz
Olá Neto
Reveja sua montagem!
Toni ja montei essa placa 2vs mais nao deu certo nem sinal de vida .ja mudei componet e continiol a meesma coisa eu tnho umas duvida sobre o regulador de tensao qual deles é o positivo.manda p/ mim o [email protected]
Olá Nene, o problema está na usa montagem. Regulador Negativo 7912. Todo material está disponível em PDF no final do artigo.
amigo posso usar os reguladors de tenção da fonte de 15v ( 7815 e 7915) ??? no lugar dos 7812 e 7912 ???
Sim pode.
lado cobreado ta ao contrario.. vc poderia passar o lado certo?
Olá bezaliel
Só inverter antes de imprimir.
ola toni gostei deste projeto mas gostaria de saber a dimensão da placa do circuito
Olá Eudes
10.2 x 7.4 cm
Tem para vender
Olá Marcio
Consegue aqui
Ola Toni. Estou com um problema. Acabo de comprar uma imoressora a laser porem estou com problemas para dimensionar o tamanho do layout para impressão.
Olá Fábio
Baixe os arquivos em PDF e ao imprimir não redimensione nada.
eu posso usar o potenciometro de 50k?
Sim pode.
gostaria de saber se vc tem já montado para venda e quanto custa
Olá Cleiton
No momento não temos.
Como faz para que ele tenha um corte fixo (corte tudo acima de aprox. 150Hz, simplesmente)?
Para o que quero não me interessa ter um controle de corte, nem o volume. Gostaria apenas que SEMPRE cortasse tudo acima desse valor e deixasse passar o restante, mesmo as mais baixas (tipo 20-30Hz). Para deixar o volume fixo eu sei o que fazer, mas e para manter a frequencia de corte?
Sei que terei que substituir o potenciometro por dois resistores, fazendo um divisor de tensão no capacitor C12, mas de que valores?
Grato desde já.
Olá Flávio
2 resistores de 50K!
Vou tentar.
Obrigado
Toni gostaria de saber se posso usar esse filtro na entrada ou saída de amplificador automotivo, ele é um 3 canais L R + SUB , só que ele tá passando voz e agudo pro sub e eu queria usar um filtro desses, outra duvida posso usar os 12volts da bateria do carro pra alimentar ele?
Amigo Luciano
Tudo o que pede pode ser feito. Se fosse eu verificava primeiro se tudo corre bem no circuito automotivo. Normalmente costumam ter bons filtros e até mesmo os mais baratos. Se quiser pode dizer qual a marca e modelo, pois se eu tiver esse esquema posso encaminha-lo melhor. Pode liga-lo aos seus 12 vóltios contínuos. Um abraço.
Fernando eu tenho um Modulo Stetsom Cl 950 3 Canais, sendo dois canais L & R e um para sub independente, uso uma caixa pequena com um sub uma corneta e um super twiter, como uso uma caixa pequena não queria gastar muito comprando um crossover, queria montar eu mesmo um filtro para o sub, mas tenho duvida se este modelo serve e onde instala-lo se na entrada ou saída.
Amigo Luciano. Vou ver se consigo o esquema do seu aparelho para o aconselhar. Ser possível, é. Só que tento sempre a melhor maneira de o fazer. O esquema do seu aparelho facilitava tudo. Se conseguir o esquema, eu dou noticias. Um abraço
e ai toni eu tenho um modulo ab da buster que usa o tip 105 sao 8 no total quria saber se tem como saber a potencia rms so pela quantidade de tips e se tem como almentar a potencia trocando o 105 pelo 107 ou superior? aguardo sua resposta obrigado
Olá Pedro Carlos
Veja a referência no manual!
Toni como fasso pra ligar um trafo com só 2 saídas? Qual é o capacitor de corte da circuito? Obrigado pela a atenção!
Olá Marcus
http://www.te1.com.br/2013/04/circuito-amplificador-potencia-audio-2-1-tda7377-estereo-subwoofer/
Very good!
This filter is 24dB/oct or 12dB/oct ?
Thanks!!! 🙂
Olá Manuele
O projeto não é meu!
O filtro de entrada é de 12dB/oct
Gracias!
Tava a muito tempo procurando um progeto desse.montei e ficou primeira
valeu toni!
Olá Marquinhos
Obrigado pelo feedback!
uma pergunta bem de iniciante, a entrada desse circuito é estereo, mas queria que fosse um rca mono, teria como fazer? utilizaria só um lado ou igualaria os dois?
Olá Thiago
Sim Estéreo
Porém ela “junta” e fica mono!
Se quer ligar um sinal mono, basta ligar somente um canal!
Não acredito que, tanta gente já viu esse crossover e não observou que os componentes estão colocados do lado cobreado, o jeito certo é igual a colocação da mascara.
Olá Jose Antonio
Só uma questão de inverter a imagem ou seja é relativo ao processado de fabricção da placa!
eu queria saber se a peça NE5532N pode ser trocada por alguma outra por que eu não consigo achar essa peça
Pode usar o TL072 no lugar do NE5532.
se eu ja tiver uma fonte de 12 v pronta qual tem que ser a especificaçao e onde na placa eu poderia ligar direto ela ?
Olá Maks
+-12 Volts
Olá toni, eu posso deixar de fazer o circuito de fonte com os reguladores, e fazer só o circuito do integrado mesmo e alimentar ele com uma fonte de pc? pois a fonte de pc possui +12 e -12, dai pensei em ligar direto no NE5532. tem como? abraço
Olá Henrique
+12 -12 do pc é diferente!
bah, eu nao sabia disso… diferente como Toni? o que muda?
e se usar o gnd da fonte do computador junto com o +12 -12 ?
Olá Henrique Antunes
Só mais uma dúvida: posso usar o 7815 e 7915 ao invés de 12 volts?
Olá Neto
Até pode, porém recomendo 12 mesmo!
Sim Toni, já montei mas ainda não testei, estou sem trafo. Ele ficou exatamente igual o da imagem 3D. Quando testar eu posto resultado aqui. Estou usando o 7812 e 7912 na regulagem da fonte.
Olá Neto
Valeu, ficamos no aguardo!
Toni, para fazer por transferência térmica eu não vou precisar espelhar a placa não né? Porque o desenho do lado dos componentes para orientar a montagem e o desenho do lado do cobre estão do mesmo lado só giraram no sentido horário (ou anti horário) 180 graus.
Olá Neto
Já montou?
Toni imprimi direto da imagem do site o PCB ficou show aproveitei e estanhei toda pcb agora achei que está pequeno o espaço dos capacitores de 2200 posso mudar para 1000uf? se mudar perde muiiito grave? vou usar esse filtro com um TDA7294 de 80rms + SUB Magnun Bass 4ohms 150rms frequencia de 30-500hz
Olá Gustavo
Pode mudar!
Eles são filtro da fonte!
olá toni achei bastante interessante este filtro, mas gostaria de saber se o mesmo pode ser utilizado em sonorização profissional? Quero utilizá-lo em uma caixa subwoofer ativa..
senão, vc tem algum esquema adequado para este fim?
Abraços..
Olá Jonathan, sim profissa!
toni muito bom este crossover vi na internet estava um trocadinho mais a cabei montando o seu chow de bola o grave dele
Olá Evandro DJ
Obrigado pelo feedback e parabéns pela montagem!
Olá, poderia usar o trafo de 15v nesse circuito, ja que temo regulador?
Olá Marcelo
Sim liga o trafo!
Obrigado Toni,
Mas olhando o projeto, me surgiu uma duvida, meu trafo tem apenas dois fios, qual eu devo ligar ao central? ou devo ter um trafo de 3 fios?
No caso se eu quiser usar uma fonte ATX de PC, eu devo retirar os diodos e os 4 capacitores da entrada, correto?
Muito obrigado
Olá Marcelo
Trafo de 3 fios ou 2 trafos! Não serve fonte ATX!
Olá Toni! Tudo bem? Seria possível alterar essa faixa de frequência, deixando de 20Hz à 150Hz? Se possível, como eu faria isso? Creio que eu teria que alterar o valor dos capacitores de Corte, certo? Grato pela atenção!
Olá Raphael
Creio que seja o melhor ponto encontrado para o Filtro!
Acho que não necessita chegar a 20hz, vai ser muito muito dificil achar um sub que toque abaixo de 20hz além que teria de usar mid woofer que toque de 20hz pra cima o que é mais difícil ainda.
ola toni ele pode ser usado no carro que e de corrente continua
Olá Luan
Fonte simétrica, teria de montar um conversor DC-DC!
aproveitando a duvida do amigo aqui eu posso utilizar o tl071 pois eu tenho aqui.
Olá Arielson
Sim pode, porém teria de alterar a placa e utilizar 2X TL071
Olá Toni! Tudo bem? Seria possível alterar essa faixa de frequência, deixando de 20Hz à 150Hz? Se possível, como eu faria isso? Creio que eu teria que alterar o valor dos capacitores de Corte, certo? Grato pela atenção!
Olá Raphael
Creio que seja o melhor!
ola toni, legal esse circuito, mas tenho uma pergunta, o tl072 e semelhante ao ne5532 na pinagem, então, seria possivel substituir o ne5532 pelo tl072 se perda de qualidade ou coisa parecida?
Se não conseguir arranjar o NE5532, tente um, TL082. Por ultimo pode utilizar o TL072.
Aumentará é o nivel de ruido. Para frequencias tão baixas tem de se ter cuidado utilizando o TL072. Se tudo for bem nem dá pela diferença. Boa Montagem.
Whether it NE5532P or NE5532n?
