Amplificador para microfone com circuito integrado amplificador operacional LM358
O lm358 é um circuito integrado que possui dois amplificadores internamente, tem excelentes características, possibilitando que façamos pré amplificadores de alto ganho.

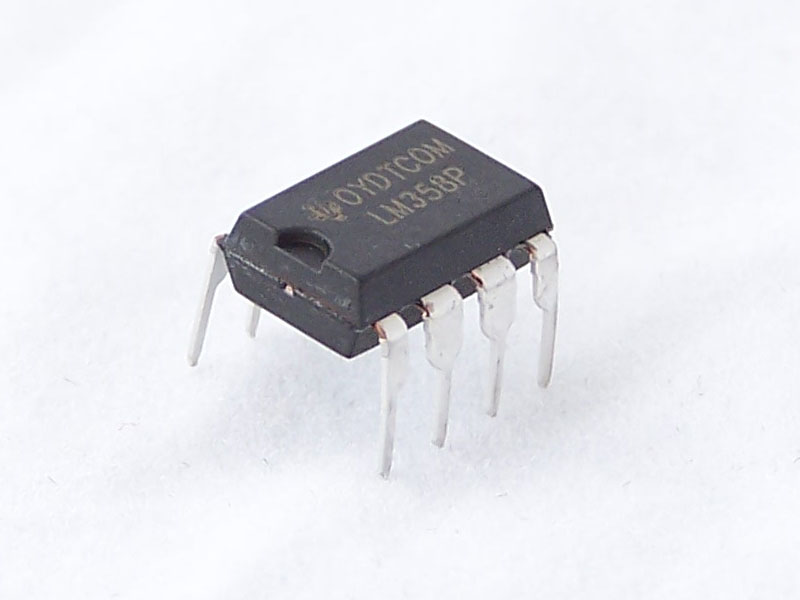

A configuração dos pinos deste circuito integrado pode ser visto na imagem abaixo:
Amplificador operacional lm358:
O circuito que postarei aqui e muito comum achar ele na internet, dentre suas vantagens podemos destacar sua simplicidade, tanto na quantidade de componentes, que são poucos. Quanto na facilidade de acha-los, pois são os componentes mais comuns na eletrônica, por isso qualquer hobbysta, por mais que ele não saiba muito de eletrônica, achará grande facilidade em acha-los em loja de componentes eletrônicos.
Outra vantagem do Amplificador para microfone é o seu baixo custo, pois são componentes são discretos. Podemos destacar também sua ótima qualidade, pois ele tem um ganho muito alto, fazendo com que o microfone fique muito sensível, muito útil para coloca-lo em amplificadores de maior potência, por exemplo, e realizar um megafone. Podendo também ser empregado em escutas espiãs para quem curte espionagem, dentre muitas outras vantagens, como a alimentação, que pode ser de 6 a 9v.
O esquema pode ser visualizado a seguir:
Lista de componentes do Amplificador para microfone:
R1: 10k
R2: 1K
R3: 10K
R4: 10K
R5: 100K Potenciômetro linear para controle de ganho
C1: 100NF
C2: 100NF
ic1: lm358
Abaixo você pode ver o layout com os componentes:
layout:
Silk screen:
Aqui você pode baixar o pdf com layout , e silk screen pronto para serem impressos:
nesse pdf, os últimos layouts eu coloquei inconvertidos, caso alguém precise.
E isso pessoal, ate o próximo post!
Datasheet em PDF do CI LM358. Lm358N, LM158, LM158-N, LM258-N, LM2904-N, LM358-N
